Surveillance hydraulique et structurelle du réseau d’assainissement de Milan avec des fibres de détection optique
Itinéraire: Gentilino destra, Gentilino sinistra, Nosedo basso
Client final: Metropolitane Milanesi (MM)
Durée du service de surveillance: actif pendant 12 mois
Date de début du projet: 2019
Le système « OF Sewerage » est en cours d’installation dans le Gentilino gauche et la surveillance dans le bas Nosedo et Gentilino droite, les quantités mesurées sont:

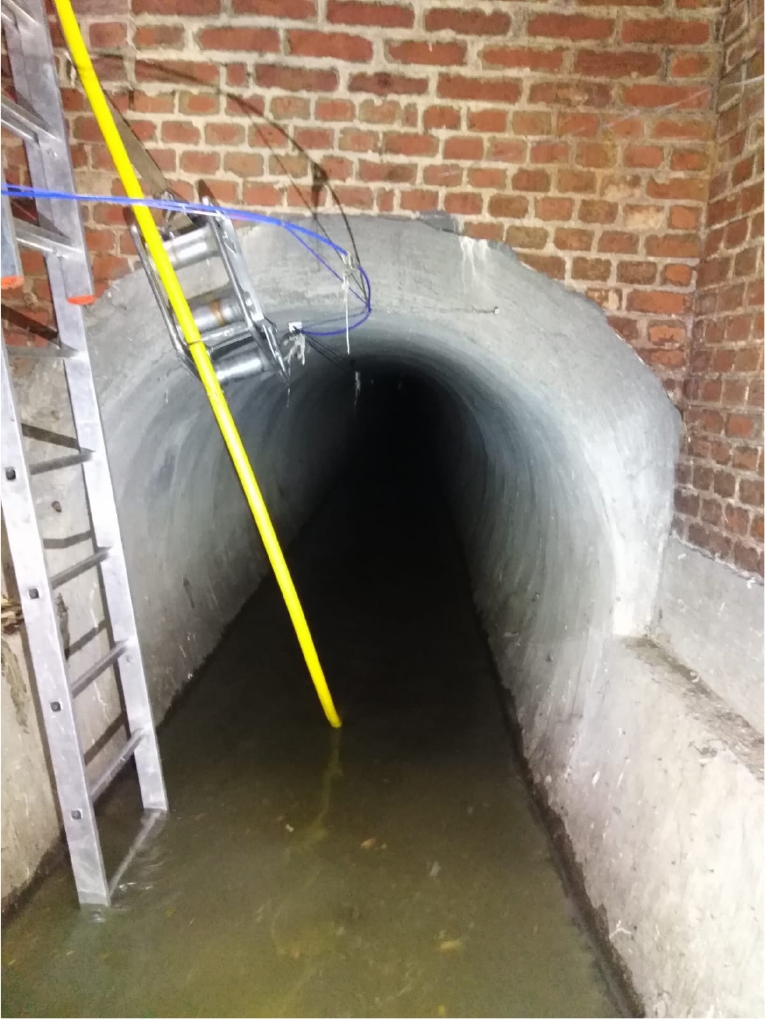

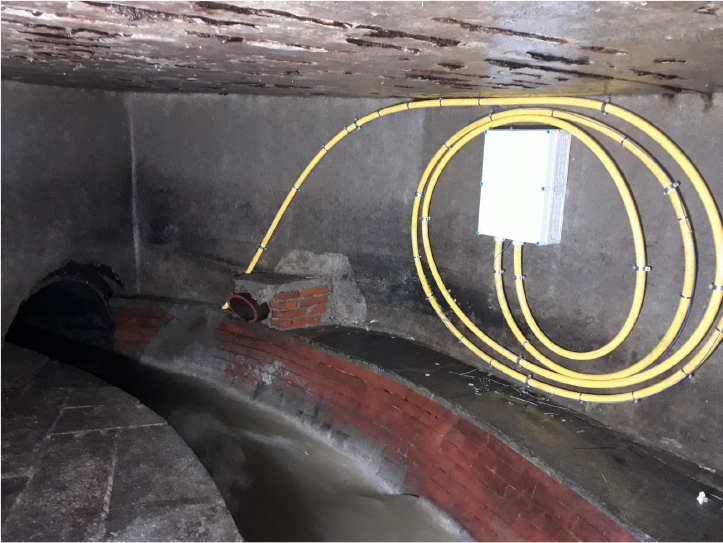

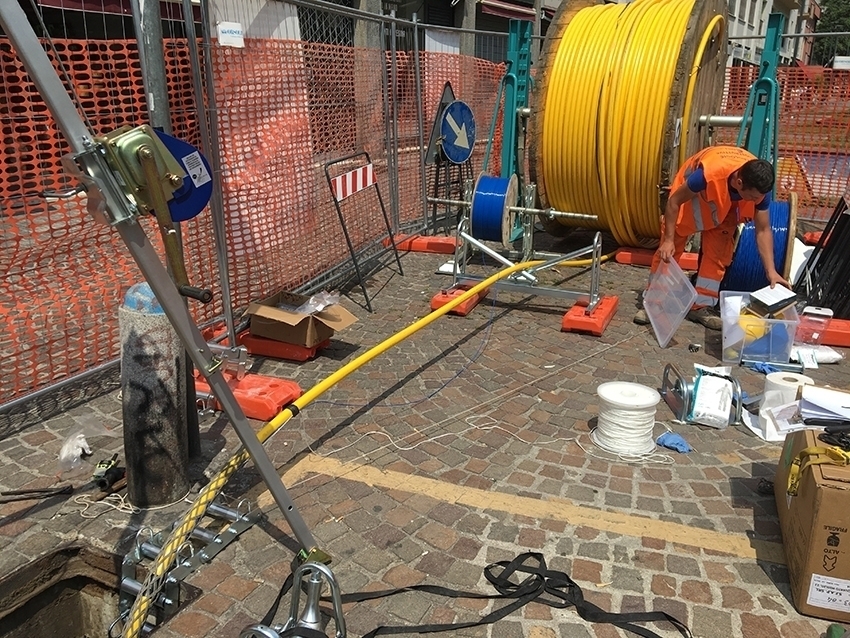

Les câbles de détection à fibre optique ont été posés dans les tuyaux d’égout au niveau de la coque et au bas de la canalisation dans le but d’effectuer une surveillance structurelle et hydraulique des conduites. Le système est relié au siège MM par un câble multifibre qui traverse un tuyau d’égout et le relie au collecteur Nosedo Basso.
Les objectifs du système « OF Sewerage » sont divisés en deux macro-types : les mesures structurelles (dans la coque) et les mesures hydrauliques (au fond du pipeline).

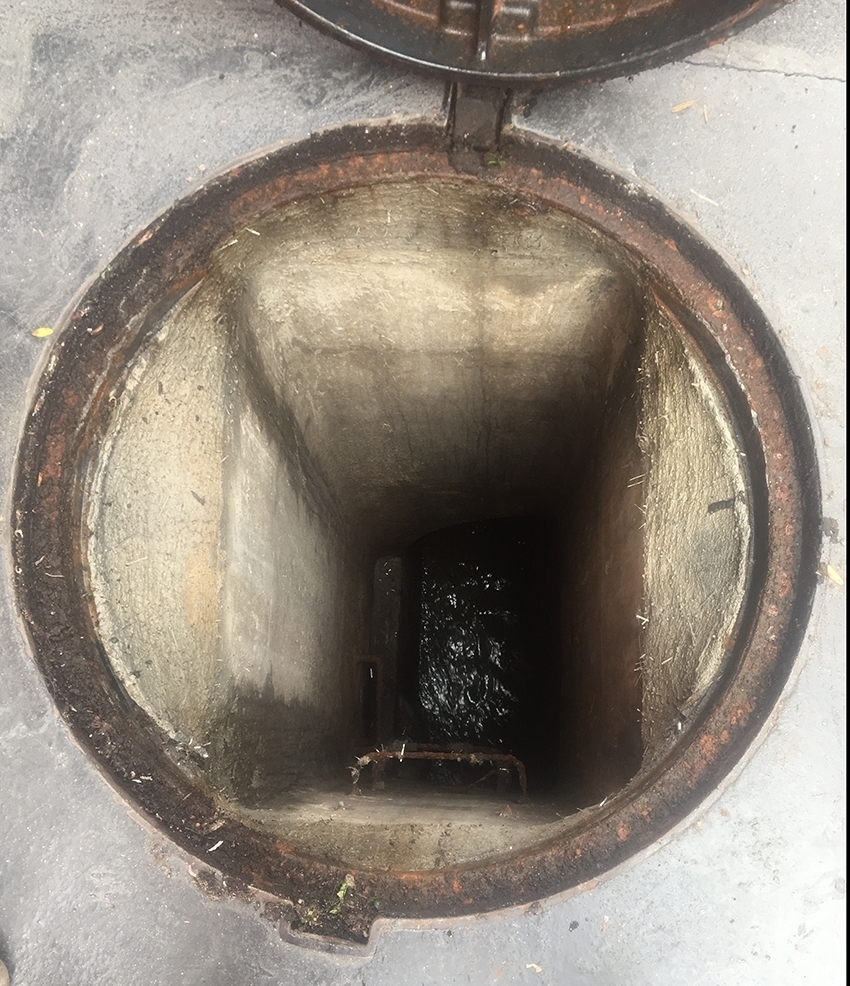

Les mesures effectuées dans la coque ont pour objectif le contrôle des déformations du collecteur (mouvements, défaillances, dommages générés par des tiers) et des accès à la canalisation (ouverture et fermeture des couvercles de trous d’homme).

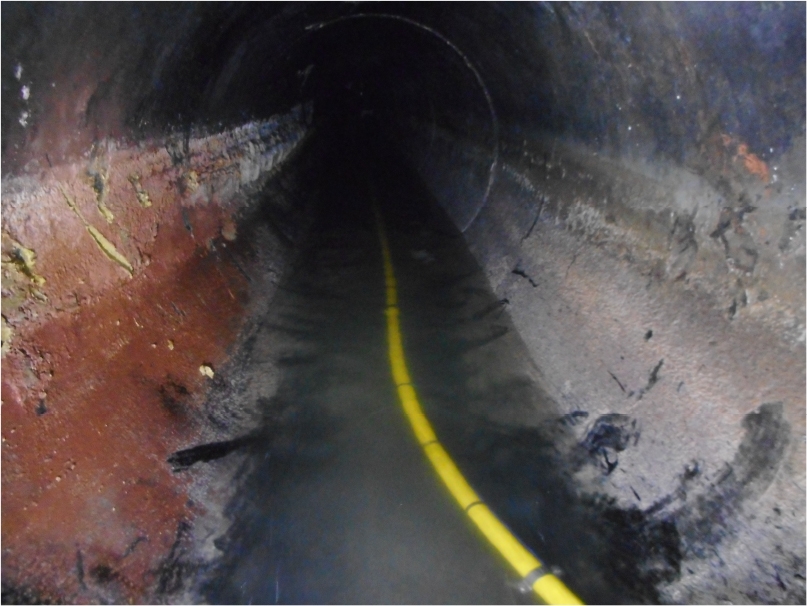

Les mesures effectuées au fond de la canalisation, quant à elles, ont pour objectif la mesure du niveau d’eaux usées dans la canalisation, du débit, de la présence d’eau parasite et de la formation ou de la pose de débris.
En outre, ce système fournit une infrastructure de communication de données tout au long de l’itinéraire sous surveillance.
La technique de mesure est celle des « fibres optiques à détection distribuée », qui permet de mesurer les quantités mentionnées ci-dessus, en posant une ou plusieurs fibres sur le fond du collecteur et dans la coque.
Le système d’assainissement OF peut accueillir dans ses câbles dédiés aux mesures, un grand nombre de fibres optiques pour l’échange de données et la connectivité, donnant naissance à une infrastructure de télécommunications modulaire, sûre et capable d’atteindre tous les points du réseau d’égouts.
MM, grâce à l’utilisation de ce système de surveillance innovant, sera en mesure d’optimiser ses activités de maintenance et de contrôle du réseau d’égouts soumis à surveillance, d’assurer une plus grande sécurité de l’infrastructure, de prévenir les problèmes hydrauliques en particulier en période de fortes pluies et de mieux gérer l’infiltration des eaux de Foucault et des systèmes de filtrage connexes en aval du réseau.
LES CHIFFRES
40 km de fibre optique
800 000 points de mesure
24H-365J
NTSG assiste le client dans l’analyse des données et la maintenance de l’usine, en fournissant au client une plate-forme WebGIS pour visualiser et contrôler les mesures effectuées par le système et les alarmes enregistrées.
